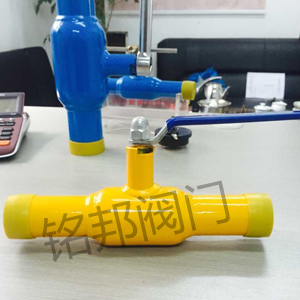

手柄式全焊接球閥概述產品

銘邦品牌 手柄式全焊接球閥應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域,作為開跟關的控制裝置。閥體采用碳鋼或不銹鋼無縫鋼管/鋼板壓制成形的全焊結構，球體有浮動式和固定式兩種結構；閥座結構采用活塞效應和磨損補償?shù)脑O(shè)計，密封結構設計為單道和雙道軟密封圈和金屬密封面與球體形成多級密封，保證該系列球閥安全可靠長期穩定的運行。該球閥具有體積小，重量輕，密封無泄露，無需維修保養，使用壽命長，操作方便等優點。

該球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平穩靈活。

3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。

4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出

性能特征

1）球閥設計為整體全焊接結構；

2）彈簧加載的浮動閥座，并采用軟密封材料為PTFE+20%C和Viton B作為密封件，閥座通過彈簧施加推力緊密貼合在球體表面上，技術在介質壓力較低的情況下，同樣確保球閥的可靠密封；

3）DN15≈DN200采用浮動球結構，超過DN200的采用閥桿和耳軸固定球，保證了不同規格大小球閥球體的位置準確性，即保證了球閥的密封性能、低扭矩和可操作性；

4）閥桿由可替換的O形圈和材料為PTFE+20%C或柔性石墨的填料進行密封，能達到多重密封，確保閥桿密封無泄漏；同時采用柔性石墨作為填料密封還具有防火效果，特別適合用在燃?xì)庀到y(tǒng)上。

手柄式全焊接球閥產品用途

城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删€及各支線供應管道等。

集中供熱：大型供熱設備輸出管線、主干線、支線。

熱交換機：管道及各回路啟閉。

鋼 鐵 廠：各種流體管道、廢氣排放管道、煤氣和熱力供應管道、燃料供應管道。

各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

適用場合：供暖系統、供熱區域、工業管道等用途。

手柄式全焊接球閥標準規格

通徑：DN15mm≈1000mm

壓力：PN 16 Mpa≈40Mpa

工作溫度：-29℃≈ +200℃

閥體：碳鋼ST37.0，A106-B；20號鋼

球體：不銹鋼304或316

閥桿：2Cr13

閥桿密封：全氟像膠

球體密封：RTFE（PTFE+C）

連接方式：法蘭，焊接

操作方式：手柄，氣動，電動, 渦輪。

安裝注意：

全焊接鋼質球閥的末端焊接采用電焊或手工焊接。應避免閥室過熱。焊接末端距離不能過短，確保不會將焊接過程產生的熱量對密封材料造成破壞。安裝過程中應將閥門全部打開。
